Karakuri ist eine japanische Methode der mechanischen Automatisierung, die Schwerkraft, Federn, Hebel und Gegengewichte nutzt, um Materialflüsse ohne Strom, Sensoren oder Software zu bewegen. Das Ziel ist es, wiederkehrende Bewegungen und Transporte mit einfachen physikalischen Prinzipien zu automatisieren und gleichzeitig Kosten, Wartungsaufwand und Energieverbrauch zu reduzieren.
In Zeiten von Industrie 4.0, autonomen Robotern und digital vernetzten Fabriken wirkt dieser Ansatz zunächst überraschend. Dennoch setzen viele Lean-Unternehmen weltweit auf Karakuri, weil mechanische Automatisierung häufig schneller, robuster und wirtschaftlicher umgesetzt werden kann als digitale Lösungen.
Der Begriff Karakuri (からくり) stammt aus dem Japanischen und bedeutet sinngemäß „Mechanismus“, „Trickmechanik“ oder „automatische Vorrichtung“.
Historisch wurden bereits in der Edo-Zeit (1603–1868) sogenannte Karakuri Ningyo entwickelt – mechanische Puppen, die sich durch Federn, Gewichte und raffinierte Mechanismen bewegen konnten.
In der modernen Industrie wurde das Prinzip insbesondere durch das Toyota Produktionssystem bekannt. Seit den 1990er Jahren nutzt Toyota Karakuri gezielt, um Materialbewegungen ohne Energieverbrauch und ohne komplexe Steuerungstechnik zu automatisieren.
Dabei entstand auch der Begriff Karakuri Kaizen: Die Verbindung aus kontinuierlicher Verbesserung (Kaizen) und mechanischer Automatisierung.
Weitere Hintergründe zu Kaizen finden Sie hier >
Karakuri folgt außerdem dem Lean-Prinzip der autonomen Fehlervermeidung, das als Jidoka bekannt ist:
Einen umfassenden Überblick über alle Mechanismen finden Sie auf unserer Karakuri-Lösungsseite:
Anders als klassische Automatisierung arbeitet Karakuri nicht mit Software, Sensoren oder elektrischen Antrieben. Stattdessen nutzt das System gezielt physikalische Gesetzmäßigkeiten.
Die Schwerkraft ist der wichtigste Antrieb im Karakuri-System.
Bereits eine Neigung von etwa 3–5° genügt, damit sich ein beladener Behälter selbstständig entlang einer Rollschiene bewegt. Die potenzielle Energie des Behälters wird dabei direkt in Bewegungsenergie umgewandelt.

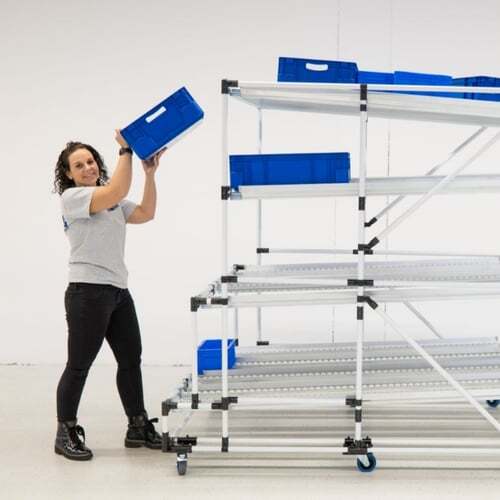

Ein typisches Beispiel ist ein KLT-Container auf einer FIFO-Bahn. Der Behälter rollt ohne Motor zur Entnahmestation und wird dort durch einen mechanischen Federmechanismus kontrolliert abgebremst.
Die Hebelwirkung nutzt Gewichtsunterschiede zwischen vollen und leeren Behältern.
Der Ablauf funktioniert Schritt für Schritt:
Dadurch entfällt manuelles Heben, Tragen oder Schieben vollständig.
Alternativ lassen sichauch mechanische Wippen, die mit einer Handbewegung oder mit dem Fuß betätigt werden, umgesetzt werden.
Gegengewichte gleichen Gewichtsunterschiede innerhalb eines Systems aus.
Bei einem Karakuri-Lift kompensiert das Gegengewicht das Eigengewicht des leeren Behälters. Nach der Entnahme bewegt sich der Lift automatisch in seine Ausgangsposition zurück.
Federmechanismen übernehmen gleichzeitig die kontrollierte Verzögerung und den Endanschlag. Dadurch wird ein präziser Stopp ohne Sensoren oder elektrische Steuerung erreicht.
| Mechanismus / Prinzip | Typische Anwendung |
|---|---|
| Wippe | Automatischer Behälterrücklauf an Montagelinien |
| Lift | Vertikale Materialbereitstellung auf mehreren Ebenen |
| Kipper | Ergonomisches Bereitstellen von Teilen |
| Separator | Vereinzelung von Behältern im Materialfluss |
| Stopper | Kontrolliertes Anhalten von Ladungsträgern |
| Shooter | Automatische Behälterfreigabe für AMR-Übergaben |

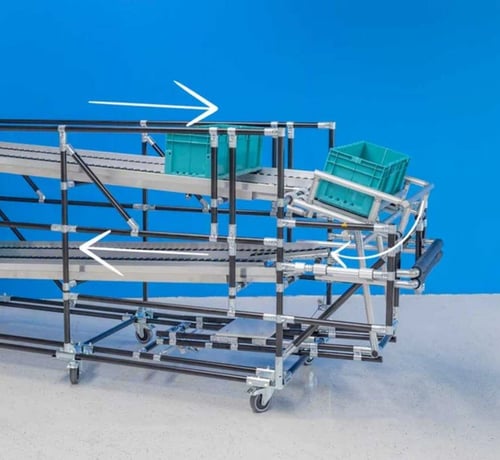

Die Karakuri-Wippe nutzt Gewichtsunterschiede zwischen vollen und leeren Behältern. Sobald ein Behälter entleert wird, bewegt sich der Mechanismus automatisch und organisiert den Rücklauf ohne zusätzlichen Bedienereingriff.
Mehr Einblicke in unserem Showroom:
Der Karakuri-Lift ermöglicht die vertikale Materialbereitstellung ohne elektrischen Antrieb. Durch die Kombination aus Gegengewicht und Schwerkraft werden Behälter automatisch positioniert und zurückgeführt.
Mehr Einblicke in unserem Showroom:
Ein Shooter-Element wird eingesetzt um alle Behälter zwischen zwei Betriebsmitteln (meist einem Wagen und einem Regal) über Rollenbahnen auszutauschen, nur durch das Andrücken des Wagens an das Regal. Dabei ergibt sich ein effizienter Austausch von leeren und vollen Boxen, ohne manuell die Kisten umladen zu müssen.
Mehr Einblicke in unserem Showroom:
| Kriterium | Karakuri | AMR / High-Tech-Automatisierung |
|---|---|---|
| Transportdistanz | < 10 m | > 10 m |
| Amortisationszeit | häufig < 12 Monate | häufig 2–5 Jahre |
| IT-Infrastruktur | keine erforderlich | WMS-, ERP- oder Flottenmanagement-Anbindung |
| Wartung | intern mechanisch | häufig Servicevertrag |
| Energieversorgung | nicht erforderlich | Strom- und Ladeinfrastruktur notwendig |
| Implementierungs-zeit | Tage bis wenige Wochen | 3–12 Monate |
| Schulungsaufwand | minimal | System- und Softwaretraining |
Die Faustregel lautet:
Karakuri und autonome mobile Roboter lösen unterschiedliche Aufgaben im Materialfluss.
.png?width=250&height=250&name=Promotion%20of%20wheel.me%20(3).png)
Ein typisches Szenario:
Für diesen Prozess sind weder Sensorik noch IT-Schnittstellen erforderlich.
Mehr zu den mobilen Robotern von BeeWaTec:
Mobile Roboter mit BeeWaTec kostengünstig umsetzen >
Ein Karakuri-System basiert auf wenigen standardisierten Komponenten. Die eigentliche Automatisierung entsteht durch deren intelligente Kombination.
Typische Bestandteile:
Wichtig: Rollschienen sind die Voraussetzung für den Schwerkraftfluss. Ohne Neigung entsteht keine gravitationsbasierte Bewegung.
Nein. Karakuri arbeitet rein mechanisch und benötigt weder Strom noch SPS-Steuerungen.
Dieses Prinzip entspricht der Jidoka-Idee – autonome Fehlererkennung ohne digitale Steuerung.
Mehr dazu: Jidoka verstehen >
Karakuri wird unter anderem eingesetzt in:
Überall dort, wo standardisierte Materialbewegungen wiederholt stattfinden.
Die Kosten hängen von Größe, Materialfluss und Mechanismus ab. Im Vergleich zu digitaler Automatisierung sind Investitionen und Betriebskosten jedoch meist deutlich geringer.
Viele Anwendungen erreichen eine Amortisation innerhalb von zwölf Monaten.
Einfache Anwendungen können innerhalb weniger Tage aufgebaut werden.
Komplexere Materialflusssysteme benötigen häufig nur wenige Wochen bis zur vollständigen Inbetriebnahme.
Ja.
Besonders effizient ist die Kombination aus:
Mehr dazu: AMR | wheel.me entdecken >
Karakuri schafft einen Materialfluss ohne Software, ohne Sensorik und ohne Stromversorgung – und erreicht dennoch eine Zuverlässigkeit, die viele digitale Systeme erst durch zusätzliche Komplexität erreichen müssen.
Die wichtigste Lean-Regel bleibt dabei unverändert:
Automatisieren Sie niemals einen ineffizienten Prozess.
Schaffen Sie zuerst einen stabilen Materialfluss. Anschließend können digitale Technologien gezielt dort eingesetzt werden, wo sie echten Mehrwert schaffen.
Mehr zum Lean-Gedanken: Was bedeutet Lean?
Mehr Karakuri-Lösungen entdecken >
