Rohrstecksystem Aluminium 28mm

Inhaltsverzeichnis

Was ist das Rohrstecksystem Aluminium Ø28 mm?

Wo wird das Rohrstecksystem Aluminium Ø28 mm eingesetzt?

Wo wird das Rohrstecksystem Aluminium Ø28 mm nicht eingesetzt?

Varianten der BeeWaTec Aluminiumrohre Ø28 mm

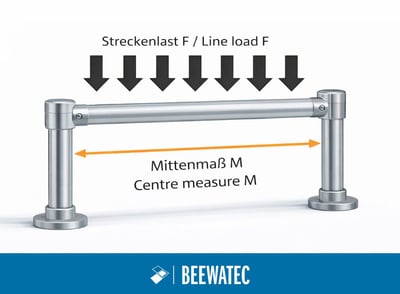

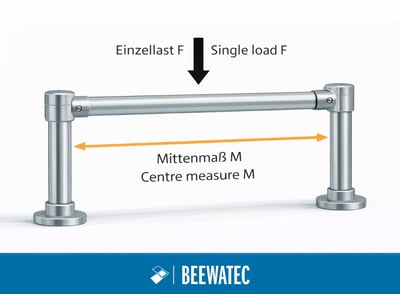

Welche Traglasten bieten die Aluminiumrohre Ø28 mm?

Varianten der BeeWaTec Rohrverbinder Aluminium Ø28 mm

ESD / ELF – was ist beim Rohrstecksystem Aluminium Ø28 mm zu beachten?

Vergleich: Aluminium Ø28 mm vs. Stahl Ø28 mm

Kompatibilität des Rohrstecksystems Aluminium 28 mm mit anderen Systemen

Anbauteile & Zubehör – Rohrstecksystem Aluminium Ø28 mm



---



Was ist das Rohrstecksystem Aluminium Ø28 mm?

Das Rohrstecksystem Aluminium Ø28 mm ist ein modulares Konstruktionssystem aus Aluminiumrundrohren mit 28 mm Außendurchmesser, die über mechanische Rohrverbinder ohne Bohren, Schweißen oder dauerhafte Verschraubungen verbunden werden.

Die Aluminiumrohre werden je nach Ausführung außen- oder innenklemmend über Aluminium- oder Standard-Stahlverbinder 28mm fixiert. Die Verbindung erfolgt kraftschlüssig über Klemmung.

Beim Rohrstecksystem Aluminium Ø28 mm handelt es sich um ein kraftschlüssiges Klemmsystem.



Woraus besteht das Rohrstecksystem Aluminium Ø28 mm?

Das Rohrstecksystem Aluminium Ø28 mm besteht aus:

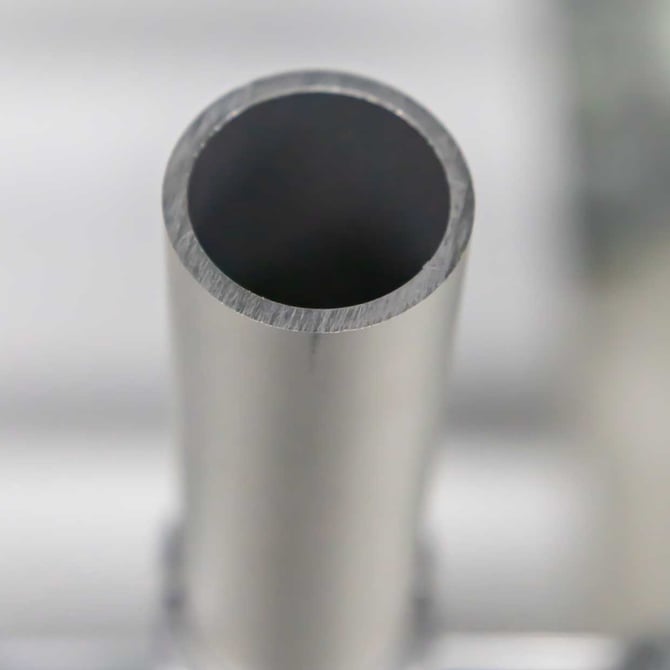

• Aluminiumrohre Ø28 mm (Rundrohre, Profilrohre oder Doppelrohre in unterschiedlichen Wandstärken)

• Rohrverbinder Aluminium Ø28 mm (Aluminium- oder Stahlverbinder, innen- oder außenklemmend, systemabhängig)

• Anbauteile und Zubehör (z. B. Rollschienen, Platten, Rollen, Stellfüße, Beleuchtung, Hubtechnik)



---



Wo wird das Rohrstecksystem Aluminium Ø28 mm eingesetzt?

Das Rohrstecksystem Aluminium Ø28 mm wird in industriellen Produktions- und Logistikumgebungen vor allem dort eingesetzt, wo geringes Gewicht, hohe Flexibilität und saubere Optik gefragt sind. Typische Einsatzbereiche sind:

1. Montagearbeitsplätze, Montagelinien und Packtische

2. Regalsysteme (Durchlaufregale, FIFO-Regale, Kragarmregale, etc.)

3. Handgeschobene Transport- und Materialwagen (insbesondere bei Milkrun-Wagen, Routenzügen oder AMR-Aufbauten, bei denen geringes Eigengewicht entscheidend ist)

4. Büroeinrichtung (Arbeitsplätze, Whiteboards, Aktenregale, etc.)

5. Weiteres Zubehör: Whiteboards, 5S-Wagen, etc.
6. Leichtbau- und Funktionsaufbauten | gewichtsoptimierte AMR-Aufbauten

Das Aluminium-Rohrstecksystem Ø28 mm wird bevorzugt dort eingesetzt, wo Beweglichkeit, Gewichtsoptimierung und modulare Anpassbarkeit im Vordergrund stehen.



---



Wann wird das Rohrstecksystem Aluminium Ø28 mm nicht eingesetzt?

Anwendungsfälle, in denen das Rohrstecksystem Aluminium 28mm nicht eingesetzt wird:

1. 1. Palettenregale
   2. Lebensmittelechte Bereiche
   3. Reinraum



---



Varianten der BeeWaTec Aluminiumrohre Ø28 mm

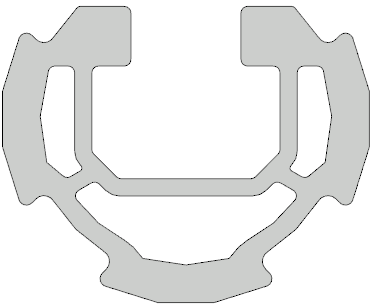

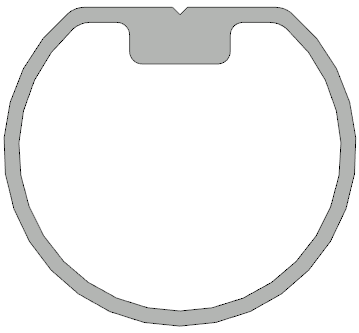

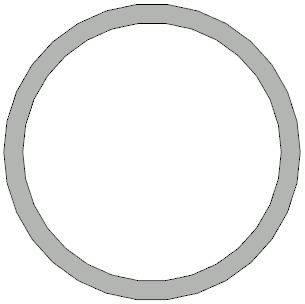

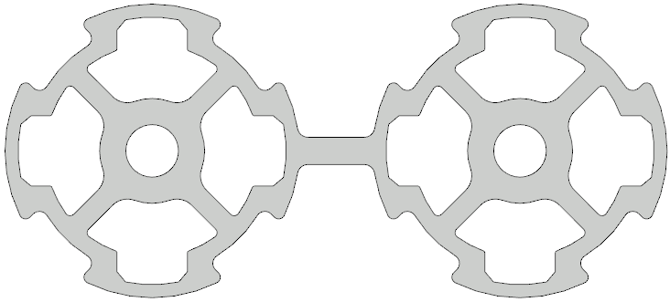

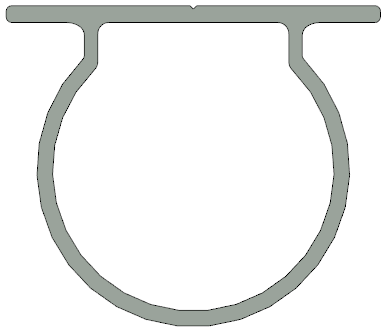

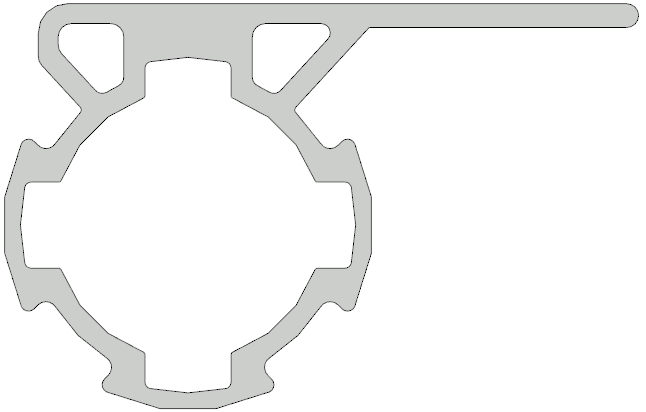

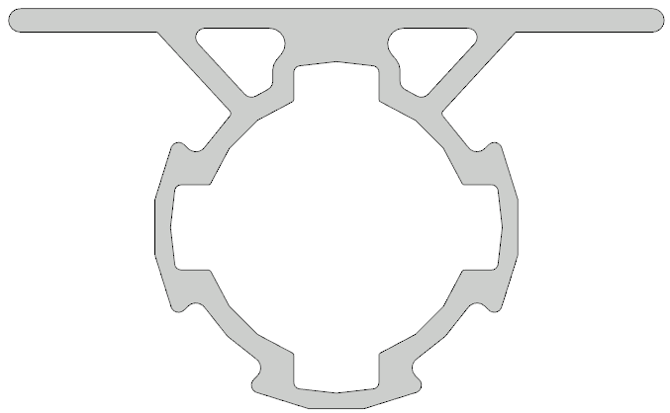

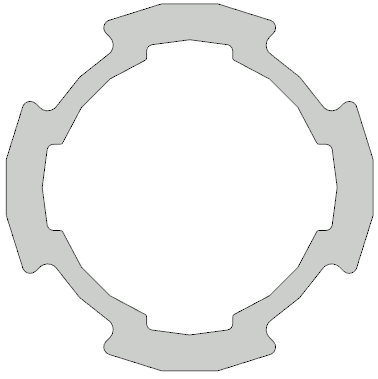

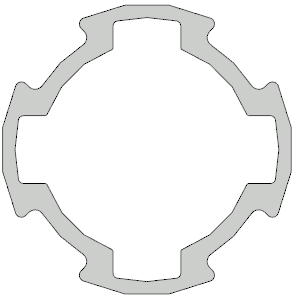

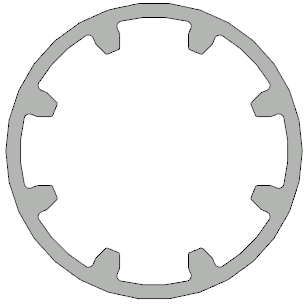

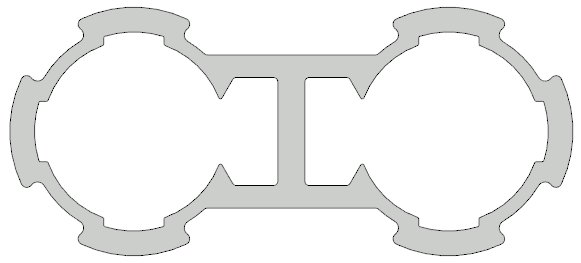

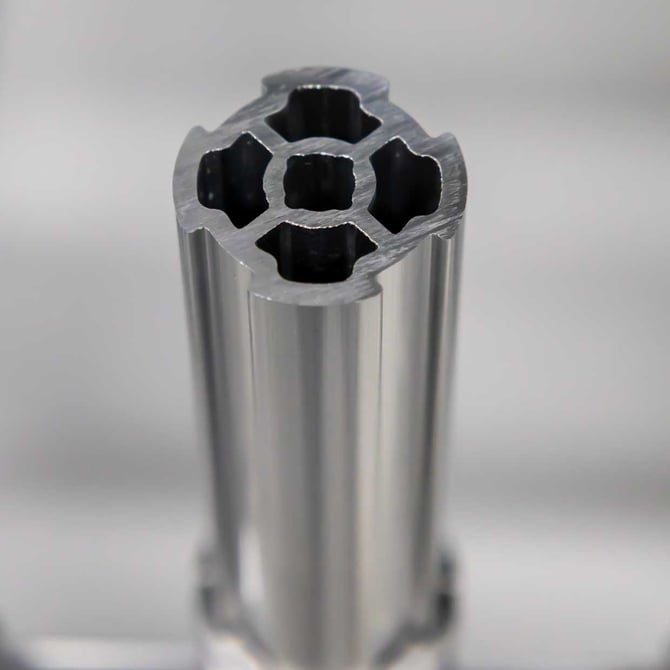

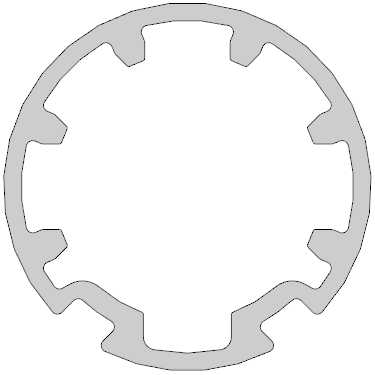

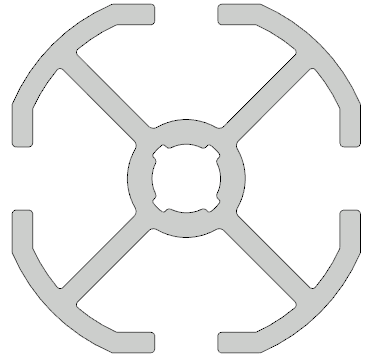

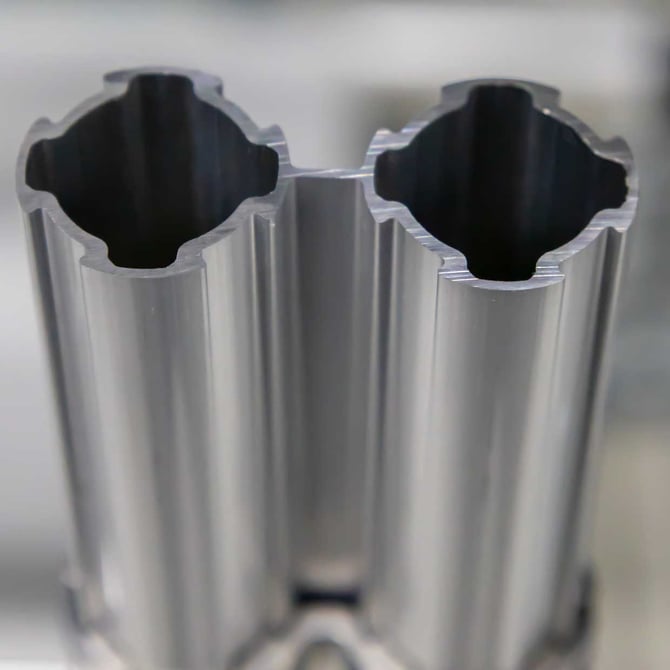

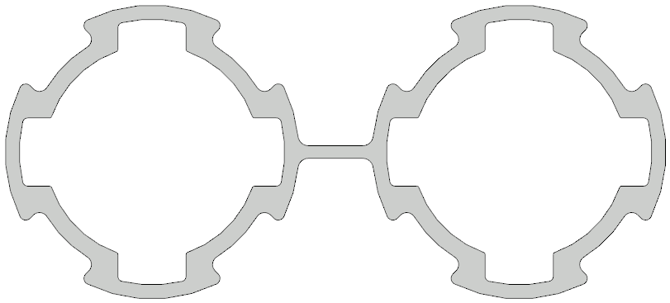

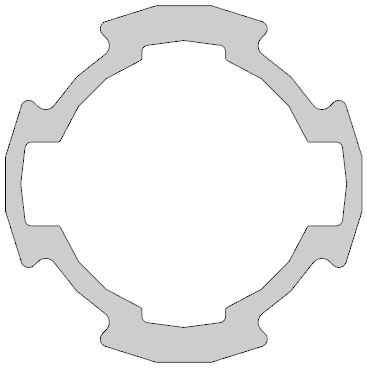

Aluminiumrohre Ø28 mm von BeeWaTec sind in mehreren konstruktiven Varianten erhältlich – Rundrohr, Profilrohr und Doppelrohr –, die sich in Tragfähigkeit, Verdrehsicherheit, Wandungsstärke und Einsatzbereich unterscheiden, nicht jedoch im Systemdurchmesser.

Alle Varianten besitzen einen Außendurchmesser von Ø28 mm und lassen sich systemgerecht über Aluminium- oder Stahlverbinder kombinieren.



Vergleichstabelle: Aluminiumrohre Ø28 mm

Wichtig: Die 28er-Serie der Aluminiumrohre des BeeWaTec Rohrstecksystems besitzen einen konstanten Außendurchmesser von Ø28 mm. Dadurch sind Stahl- und Aluminiumverbinder Ø28 mm systemübergreifend kompatibel, unabhängig von der Wandungsstärke oder der Rohrgeometrie.

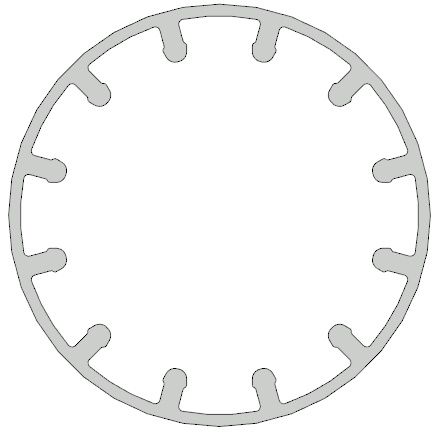

Stabiliere Alternative? Das Aluminium Profilrohr Ø43 mm

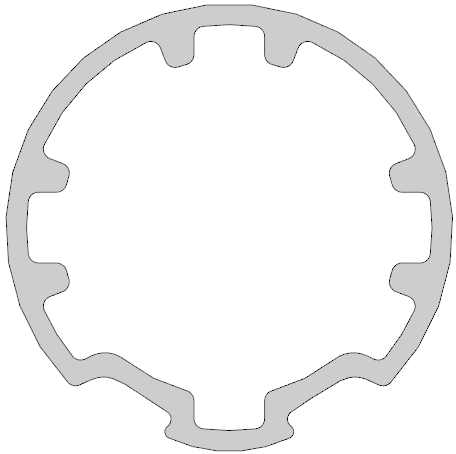

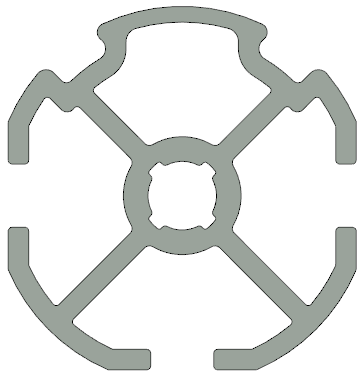

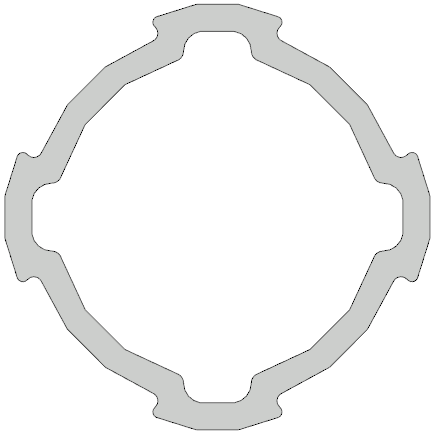

Neben der Ø28-mm-Serie bietet BeeWaTec auch ein Aluminium-Profilrohr Ø43 mm an.
Dieses Profilrohr ist konstruktiv identisch aufgebaut wie das Ø28-mm-Profilrohr, verfügt jedoch über einen größeren Durchmesser und höhere Wandungsstärken.

Das Alu-Profilrohr Ø43 mm folgt demselben Systemprinzip wie Ø28 mm, bietet jedoch deutlich höhere Stabilität und Tragfähigkeit und wird eingesetzt, wenn Aluminiumkonstruktionen mit größeren Spannweiten oder höheren Lasten realisiert werden sollen.

Das Alu-Profilrohr Ø43 mm besitzt eigene Verbinderserie aber auch Anbindungsmöglichkeiten zum Rohrstecksystem Aluminium 28mm.

Mehr Informationen zum Aluminium Profilrohr Ø43 mm >



---



---



Varianten der BeeWaTec Rohrverbinder Aluminium Ø28 mm

Die Rohrverbinder Aluminium Ø28 mm von BeeWaTec sind speziell für Aluminium-Profilrohre entwickelte Klemmverbinder. Sie ermöglichen formschlüssige, verdrehsichere Konstruktionen mit geringem Eigengewicht und hoher Stabilität. Die Verbinder sind optimal auf alle BeeWaTec Aluminium-Rundrohre mit Profil Ø28 mm sowie Doppelrohre Ø28 mm abgestimmt und besitzen eine Haltekraft von > 80kg.

Im Gegensatz zum Stahlrohrsystem unterscheiden sich die Varianten der Aluminium-Rohrverbinder nicht durch Beschichtungen oder elektrische Leitfähigkeit, sondern ausschließlich durch die Art der Klemmung und die Einbausituation (außenklemmend oder innenklemmend).

---

Vergleichstabelle: Rohrverbinder Aluminium Ø28 mm



Wichtige Hinweise zu den Aluminium-Rohrverbindern Ø28 mm

• Alle Aluminium-Rohrverbinder Ø28 mm sind exakt auf die BeeWaTec Aluminium-Profilrohre Ø28 mm abgestimmt.

• Innenklemmende Verbinder dürfen ausschließlich an Rohrenden eingesetzt werden.

• Die Tragfähigkeit einer Konstruktion wird durch Rohrtyp (Profilrohr, verstärktes Profilrohr, Doppelrohr), Wandstärke und Spannweite bestimmt – nicht durch die Art des Verbinders.

• Durch die metallische Klemmung sind alle Aluminium-Verbinder grundsätzlich elektrisch leitfähig und somit ESD-fähig.

• Jeder Verbinder (sowohl außen- als auch innenliegend) trägt > 80kg.

---



Vergleich: Aluminium Ø28 mm vs. Stahl Ø28 mm
