Rohrstecksystem Stahl 28mm

Inhaltsverzeichnis







Was ist das Rohrstecksystem Stahl Ø28 mm?

Das Rohrstecksystem Stahl Ø28 mm ist ein modulares Konstruktionssystem aus Stahlrundrohren mit ca. 28 mm Außendurchmesser (tatsächlich 27,6 mm), die über mechanische Stahlverbinder ohne Bohren, Schrauben oder Schweißen verbunden werden.

Die Rohre werden mit Verbindern bzw. Verbinderhalbschalen (mit Schraube und Mutter) geklemmt. Die Haltekraft pro Verbinder beträgt ca. 80kg.

Beim Rohrstecksystem Stahl 28mm handelt es sich um ein "Rohrklemmsystem".



Woraus besteht das Rohrstecksystem Stahl 28mm?

  1. Stahlrohre 28mm

  2. Stahlverbinder 28mm

  3. Anbauteile und Zubehör





Wo wird das Rohrstecksystem Stahl Ø28 mm eingesetzt?

Das Rohrstecksystem Stahl Ø28 mm wird in industriellen Produktions- und Logistikumgebungen hauptsächlich für den Bau von Betriebsmitteln eingesetzt, insbesondere für:

  1. Montagearbeitsplätze, Montagelinien und Packtische

  2. Regalsysteme (Durchlaufregale, FIFO-Regale, Kragarmregale, etc.)

  3. Handgeschobene Transport- und Materialwagen (oder als Aufbau für Milkrun-Wagen)

  4. Büroeinrichtung (Arbeitsplätze, Whiteboards, Aktenregale, etc.)
  5. Weiteres Zubehör: Whiteboards, 5S-Wagen, etc.



🛠️VIDEO - Materialwagen montieren aus Rohrstecksytem Stahl 28mm:



Wann wird das Rohrstecksystem Stahl Ø28 mm nicht eingesetzt?

Anwendungsfälle, in denen das Rohrstecksystem Stahl 28mm nicht eingesetzt wird:

  1. Palettenregale
  2. Lebensmittelechte Bereiche
  3. Reinraum
  4. Feuchte Umgebungen





Varianten der BeeWaTec Stahlrohre Ø28 mm

Stahlrohre Ø28 mm von BeeWaTec sind in drei Varianten erhältlich – D-COAT, ECCO und SUS –, die sich in Oberfläche, Korrosionsschutz, Wiederverwendbarkeit und ESD-Eignung unterscheiden, nicht jedoch in der grundlegenden Systemlogik oder dem Rohrdurchmesser. Die Traglasten sind je nach Wandungsstärke vergleichbar.

Vergleichstabelle: D-COAT-, ECCO- und SUS-Rohr

Bezeichnung
D-COAT
ECCO
SUS
 Bild Zwei D-COAT-Stahlrohre im Profil mit hochwertiger Kunstoffbeschichtung Zwei ECCO-Stahlrohre im Profil mit hochwertiger und äußerst kratzfester Pulverbeschichtung Zwei SUS-Stahlrohre mit glatter, edelstahlähnlicher Oberfläche
Grundmaterial Stahl Stahl Stahl
Außendurch-messer Ø28 mm Ø28 mm Ø28 mm
Oberfläche Kunststoff-beschichtung Pulver-beschichtung

Glatte Oberfläche, hochglanzpoliert
  Wandungsstärke   0,7 mm; 0,9 mm;          2,0 mm 0,7 mm; 0,9 mm;      1,2 mm; 2,0 mm   0,7 mm; 0,9mm;       1,2 mm
Wiederverwend-barkeit Ja Ja Ja
Farbvielfalt Mehrere Farben (CI- & Kennfarben) Mehrere Farben (CI- & Kennfarben) Keine (metallisch silber)
ESD-Eignung Ausführungen vorhanden Ausführungen vorhanden Ja, hart ableitfähig

























Wichtig: Alle Stahlrohre des BeeWaTec Rohrstecksystems besitzen einen konstanten Außendurchmesser von Ø28 mm (tatsächlich Ø27,6 mm). Dadurch sind sämtliche Verbinder systemübergreifend mit allen Wandungsstärken kompatibel.





D-COAT-Rohr (Stahl Ø28 mm)

Das D-COAT-Rohr ist ein Stahlrohr mit Kunststoff-Beschichtung, das sich durch hohe chemische Beständigkeit, große Farbvielfalt und erhöhte Korrosionsbeständigkeit auszeichnet.

GRAFIK ÄNDERN!!

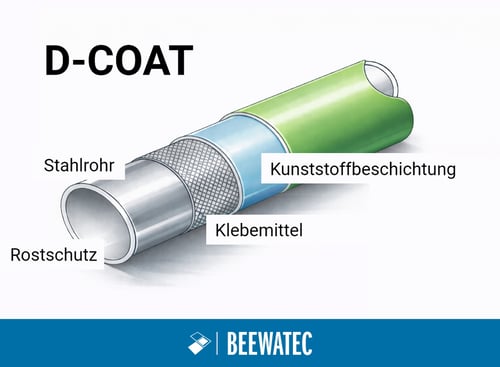

Schichtaufbau DP-Rohr BeeWaTec-2

Eigenschaften & Vorteile:

  1. Mehrschichtiger Aufbau für verbesserten Oberflächenschutz

  2. Hohe chemische Beständigkeit

  3. Große Farbvielfalt: Ideal für visuelle Kennzeichnung, Lean-Konzepte und CI-konforme Betriebsmittel






ECCO-Rohr (Stahl Ø28 mm)

Das ECCO-Rohr (ECCO-Star) ist ein pulverbeschichtetes Stahlrohr, das wiederverwendbar ist und sich durch hohe chemische Beständigkeit, UV-Stabilität sowie eine robuste, kratzfeste Oberfläche auszeichnet.

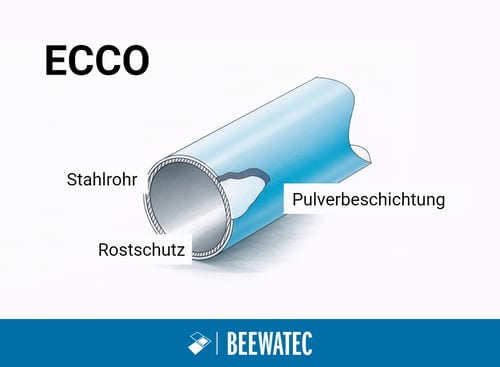

Schichtaufbau ECCO-Rohr BeeWaTec-1

Eigenschaften & Vorteile:

  1. Pulverbeschichtetes Stahlrohr: Gleichmäßige, widerstandsfähige Oberfläche

  2. Umweltfreundlich: wiederverwertbar

  3. Chemisch beständig: Beständig gegen Öl, UV-Strahlung und Korrosion

  4. Nicht entflammbar: Keine Absonderung giftiger Dämpfe im Brandfall

  5. Robuste Oberfläche: Hohe Kratzfestigkeit

  6. Farben: In mehreren Standardfarben erhältlich





SUS-Rohr (Stahl Ø28 mm)

Das SUS-Rohr ist ein ferritisches Stahlrohr mit glatter, metallischer Oberfläche, das sich durch hohe Stabilität, sehr gute chemische Beständigkeit und leitfähige (hart ableitende) Eigenschaften auszeichnet.

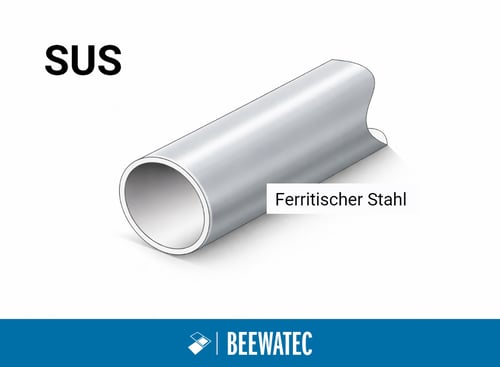

Schichtaufbau SUS-Rohr BeeWaTec-1

Eigenschaften & Vorteile:

  1. Umweltfreundlich: wiederverwertbar

  2. Hohe Stabilität und Haltbarkeit: Oberfläche ist beständig gegen Abnutzung durch Licht oder Kontakt mit metallischen Werkzeugen

  3. Beste chemische Beständigkeit: Absolut beständig gegen Öle, Lösungsmittel, Bleichmittel und vergleichbare Medien

  4. Leitfähig (hart ableitend): Geeignet für Anwendungen mit ESD-Anforderungen






Welche Traglasten bieten die Stahlrohre Ø28 mm?

Die Tragfähigkeit des Rohrstecksystems Stahl Ø28 mm hängt maßgeblich von Wandungsstärke, Rohrlänge (Mittenmaß), Belastungsart (Strecken- oder Einzellast) sowie von den eingesetzten Verbindern ab. Alle angegebenen Traglasten sind Richtwerte für statische Belastung und basieren auf praktischen Biegeversuchen.

Traglasten Stahlrohr Ø28 mm

Voraussetzung:

  1. geklemmtes Stahlrohr

  2. Standard-Stahlverbinder GA-1S-BK

  3. gleichmäßig verteilte Last

  4. empfohlene max. Durchbiegung: 1/200 der Spannweite (DGUV 208-061), das entspricht einer Durchbiegung von ca. 5 mm auf 1000 mm Länge



1) Traglasten in kg für Stahlrohre Ø28 mm in unterschiedlichen Längen – Streckenlast (gleichmäßig verteilt) – Min–Max je Wandungsstärke

TABELLE FÜR ALLE VARIANTEN ERSTELLEN (NICHT NUR AUF WANDUNGSSTRÄKE BEZOGEN!!!)

Wandungs-stärke
500 mm
750 mm
1000 mm
1250 mm
1500 mm
1750 mm
2000 mm
0,7 mm 165–185 95–125 55–90 45–50 30–45 25–30 20–25
0,9 mm 200–210 115–120 63–65 43–50 34–35 29–30 23–24
1,2 mm 270–330 150–175 75–105 55–70 40–50 35–38 27–30
2,0 mm 330–340 160–180 90–110 60–75 45–50 35–40 28–32

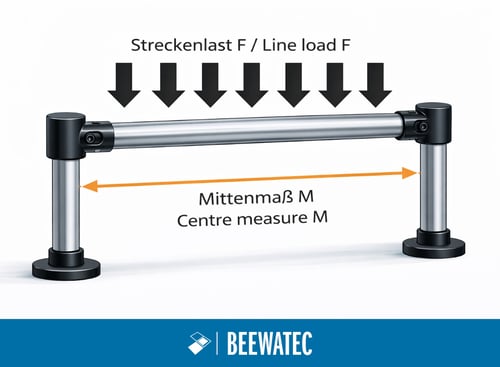

Streckenlast Traglast Stahlrohre 28 mm BeeWaTec



2) Traglasten in kg für Stahlrohre Ø28 mm in unterschiedlichen Längen – Einzellast (punktuell mittig) – Min–Max je Wandungsstärke

TABELLE FÜR ALLE VARIANTEN ERSTELLEN (NICHT NUR AUF WANDUNGSSTRÄKE BEZOGEN!!!)

Wandungs-stärke
500 mm
750 mm
1000 mm
1250 mm
1500 mm
1750 mm
2000 mm
0,7 mm 110–125 65–85 35–60 30–35 22–32 17–22 14–17
0,9 mm 140–145 77–80 43–55 27–35 24–26 19–20 16
1,2 mm 180–225 100–120 50–70 40–50 28–35 24–26 18–22
2,0 mm 220–230 110–120 60–75 40–50 30–35 25–28 19–23

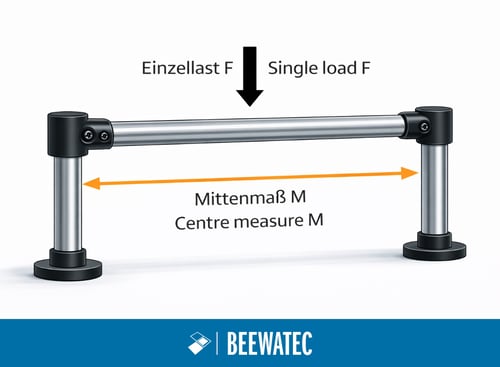

Einzellast Traglast Stahlrohre 28 mm BeeWaTec



Doppelrohrtechnik – Traglast gezielt erhöhen

Durch den Einsatz der Doppelrohrtechnik kann die Traglast bei waagerechter Einbaulage um ca. 100 % erhöht werden – abhängig vom Aufbau und den eingesetzten Verbindern.

Typische Einsatzfälle:

  1. Regalböden mit höherer Fachlast

  2. Durchlaufregale mit langen Spannweiten



Wichtige Systemgrenzen

  1. Die angegebenen Traglasten gelten für statische Belastung

  2. Bewegte, beschleunigte oder stoßartige Lasten reduzieren die zulässige Tragfähigkeit deutlich

  3. Das Ø28-mm-Rohrstecksystem ist kein Schwerlast- oder Fahrgestellsystem

  4. Für höhere Anforderungen werden Vierkantprofile (z. B. 45×45 mm) als Base-Frame eingesetzt



WICHTIG: Maßgebend ist immer das schwächste Bauteil der Konstruktion. Rohr, Verbinder, Rollen, Füße und Eigengewicht müssen unbedingt gemeinsam betrachtet werden.

Einflussfaktoren auf die Traglast:

  1. Rohrvariante & Wandungsstärke

  2. Länge zwischen zwei Auflagepunkten (Mittenmaß)

  3. Art der Belastung (gleichmäßig verteilt oder punktuell)

  4. Anzahl & Position der Verbinder (Klemmkraft je Verbinder ca. 80 kg)

  5. Einsatz von Doppelrohrtechnik

  6. Eigengewicht der Konstruktion





Varianten der BeeWaTec Rohrverbinder Stahl Ø28 mm

Die Rohrverbinder Stahl Ø28 mm von BeeWaTec sind mechanische Klemmverbinder aus Metall mit speziellem Grip-Profil. Sie ermöglichen Auszugs- und Haltekräfte von > 80 kg pro Verbinder und sind systemübergreifend mit allen Stahlrohren Ø28 mm (D-COAT, ECCO, SUS) und Aluminiumrohren Ø28 mm kompatibel.

Die verschiedenen Varianten der Verbinder (schwarz pulverbeschichtet, weiß-verzinkt und vernickelt) unterscheiden sich nicht in Geometrie oder Tragfähigkeit, sondern ausschließlich in Oberfläche, elektrischer Leitfähigkeit (ESD/ELF) und optischer Wirkung.

Vergleichstabelle: Rohrverbinder Stahl Ø28 mm

Bezeichnung
Schwarz pulverbeschichtet
Weiß verzinkt
Vernickelt
  Bild Grundverbinder Stahl schwarz pulverbeschichtet Grundverbinder Stahl weiß verzinkt Grundverbinder Stahl vernickelt
Grundmaterial Stahl Stahl Stahl
System-durchmesser Ø28 mm Ø28 mm Ø28 mm
Oberfläche Schwarze Pulverbeschichtung Weiß verzinkt Vernickelt (chromfrei)
Mechanische Tragfähigkeit > 80 kg pro Verbinder > 80 kg pro Verbinder > 80 kg pro Verbinder
Klemmprinzip Mechanisch, zwei- oder mehrteilige Verbinderschalen mit Schraube und Mutter Mechanisch, zwei- oder mehrteilige Verbinderschalen  mit Schraube und Mutter Mechanisch, zwei- oder mehrteilige Verbinderschalen mit Schraube und Mutter
ESD Nein Ja Ja
Kombinierbarkeit mit Rohrvarianten D-COAT / ECCO / SUS / Alu-Rundrohre 28mm D-COAT / ECCO / SUS /Alu-Rundrohre 28mm D-COAT / ECCO / SUS /Alu-Rundrohre 28mm

Wichtige Hinweise zu den Stahlverbindern 28mm

  1. Alle Stahlrohrverbinder Ø28 mm sind mit allen BeeWaTec Stahlrohren Ø28 mm und Aluminiumrohren Ø28 mm kompatibel, unabhängig von Wandungsstärke oder Oberflächenvariante.

  2. Für ESD-/ELF-Anwendungen müssen leitfähige Verbinder (weiß verzinkt oder vernickelt) eingesetzt werden.

  3. Die Tragfähigkeit wird durch Rohr, Wandungsstärke und Mittenmaß bestimmt – nicht durch die Verbinderoberfläche.





Vergleich: Stahl Ø28 mm vs. Aluminium Ø28 mm

System
Rohrstecksystem          Stahl Ø28 mm
Rohrstecksystem Aluminium Ø28 mm

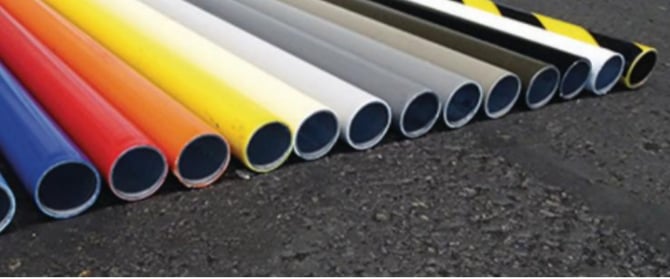

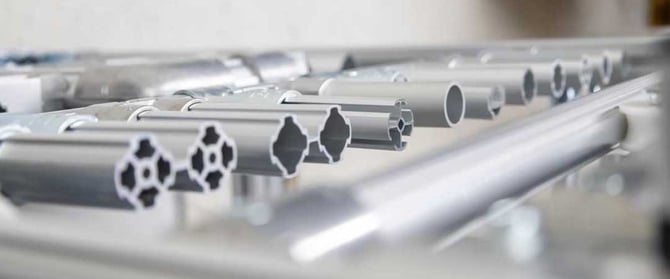

  Bild Stahlrohre BeeWaTec 28mm Aluminiumrohre BeeWaTec 28mm
Außendurchmesser Ø28 mm (ca. 27,6 mm real) Ø28 mm
Grundmaterial Stahl Aluminium
Systemprinzip Kraftschlüssiges Klemmsystem Kraftschlüssiges Klemmsystem
Rohrvarianten D-COAT, ECCO, SUS Rundrohr, Profilrohr, Doppelrohr
Wandungsstärken 0,7 / 0,9 / 1,2 / 2,0 mm (variantenabhängig) Mehrere Wandungsstärken, inkl. verstärkter Profile
Eigengewicht +++++ +++
Verwindungssicherheit +++ +++++
  Dynamische Belastung   +++   +++++
Verbinder Stahlverbinder (Ø28 mm) Alu-Verbinder (innen- oder außenklemmend), Stahlverbinder (Ø28 mm)
Kompatibilität Systemübergreifend kombinierbar Systemübergreifend kombinierbar
ESD / ELF Sehr gut realisierbar (SUS, oder ELF-Varianten von DP- und ECCO-Rohren mit leitfähigen Verbindern) Nur eingeschränkt und mit zusätzlichen Komponenten (Artikel LP2800 - "ELF-Platte" zum Durchbrechen der Oberfläche)
Umbau & Wiederverwendung Sehr gut Sehr gut





Kompatibilität des Rohrstecksystems Stahl 28mm mit anderen Systemen

Das Rohrstecksystem Stahl Ø28 mm ist vollständig in den BeeWaTec Systembaukasten integriert und lässt sich gezielt mit anderen Rohr- und Profilsystemen kombinieren. Dadurch können Konstruktionen lastgerecht aufgebaut, funktional getrennt (Base-Frame vs. Aufbau) und wirtschaftlich optimiert werden.

Die Kompatibilität wird über systemdefinierte Verbinder (z. B. Stahl-, Aluminium- oder MC-Verbinder) sichergestellt.

Übersicht der Kombinationen


Systemkombination
Kompatibel
Kombi-Verbinder (Beispiele)
Typischer Einsatz- zweck / Nutzen
Stahlrohr Ø28 mm ↔ Stahlrohr Ø28 mm ✅ Ja Stahlrohrverbinder Ø28 mm (schwarz pulverbeschichtet, verzinkt oder vernickelt) Standard-Konstruktionen wie Arbeitsplätze, Regale, Materialwagen. Einheitliches System, maximale Flexibilität.
Stahlrohr Ø28 mm ↔ Aluminiumrohr Ø28 mm ✅ Ja Stahlrohrverbinder Ø28 mm (schwarz pulverbeschichtet, verzinkt oder vernickelt) Gewichtsreduktion im Aufbau durch Verwendung von Alu; Stahl kosteneffizienter; Alu für dynamische Belastungen Bewegungen (z.B. Wippe, Linearführungen)
Stahlrohr Ø28 mm ↔ Alu-Vierkantprofil 40×40 mm ✅ Ja Spezielle Verbindersets (z.B. GA-104; GA-15) oder über einfache Nut-Adapater (SA822C; SA845A) Einsatz eines stabilen Grundrahmens aus 40x40 mm Alu mit funktionalem Rundrohr-Aufbau (Ablagen, Führungen, Zubehör).
Stahlrohr Ø28 mm ↔ Alu-Vierkantprofil 45×45 mm ✅ Ja MC-Stahlverbinder  (45×45 ↔ Ø28); über Nutensteine (vergleichbar mit Anbindung zu 40x40mm) Einsatz eines stabilen Base-Frames aus 45×45 mm Alu mit funktionalem Rundrohr-Aufbau (Ablagen, Führungen, Zubehör).
Stahlrohr Ø28 mm ↔ Stahl-Vierkantprofil 45×45 mm ✅ Ja MC-Stahlverbinder (45×45 ↔ Ø28) Schwerlast- und Fahrwerksrahmen (z. B. Transportwagen, Routenzüge) mit leichterem Rundrohr-Aufbau für Funktionselemente; Schwerlastregale oder Arbeitsplätze







Anbauteile & Zubehör – Rohrstecksystem Stahl Ø28 mm

Das Rohrstecksystem Stahl Ø28 mm lässt sich durch eine Vielzahl an Anbauteilen und Zubehörkomponenten gezielt erweitern und an den jeweiligen Einsatzzweck anpassen. Alle Komponenten sind modular aufgebaut, systemkompatibel und für den industriellen Einsatz ausgelegt.

Relevante Anbauteile & weiterführende Themen:
